Устройство станка гидроабразивной резки

tvin270584 — 12.05.2022

Раскрой металла — обязательный этап в изготовлении любых металлоконструкций. Если не рассматривать механические способы резки тонкостенного листа или профиля, то остаются два вида технологии, которым под силу разрезать заготовки большой толщины. Это термические методы и гидроабразивная резка. В статье мастер сантехник расскажет, как работает станок гидроабразивной резки.

Назначение станков гидроабразивной резки

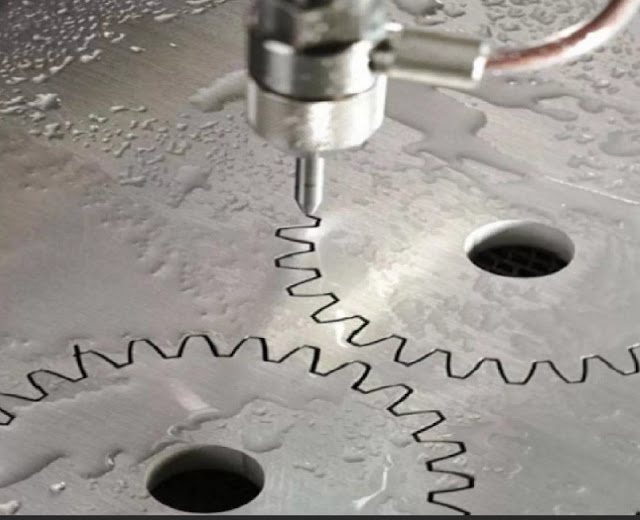

Станок гидроабразивной резки используются в тех случаях, когда штамповкой или отливкой детали сделать невозможно или не выгодно. Он позволяет резать материалы без применения механического режущего инструмента. Материал разрезается при помощи струи воды с абразивными добавками, которая подается через форсунку под большим давлением.

Преимущества такого метода в том, что можно производить резку под любым углом, стоит лишь только настроить угол форсунки.

Станки гидроабразивной резки широко применяются в таких сферах, как:

• Машиностроение;
• Авиационная промышленность;
• Космическая сфера;
• Инструментальная промышленность;
• Военное дело;
• Обработка камней.

Гидроабразивная технология предусматривает обработку разных материалов посредством их обычного раскроя или резки фигур по контуру. Гидроабразивные станки могут резать такие материалы, как:

• Пластик;

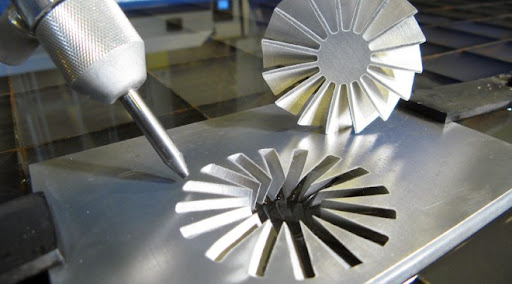

• Металл (черный, цветной, сплав);
• Труднообрабатываемые сплавы;
• Стекло (триплекс, армированное, бронированное, стеклотекстолит и другие виды);

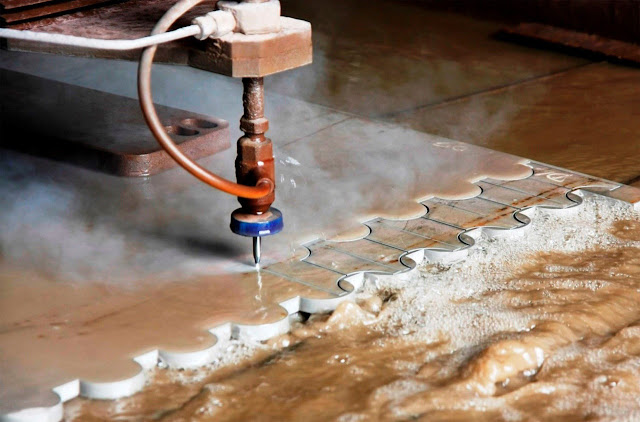

• Камни (искусственные и природные);
• Композиционные изделия;
• Прозрачные и пористые изделия;
• Керамическая плитка и керамогранит;
• Бетон и железобетон;
• Сэндвич-панели и сотовые конструкции.

Также станки пригодны и для резки прочих материалов, таких как поролон, полиуретан, картон, пластмасса, кожа или ткань. Однако, работая с такими мягкими материалами, абразив в станке не задействован, а резка происходит только за счет водной струи. Аналогичным образом станок используется для пищевой промышленности для резки и порционирования блюд.

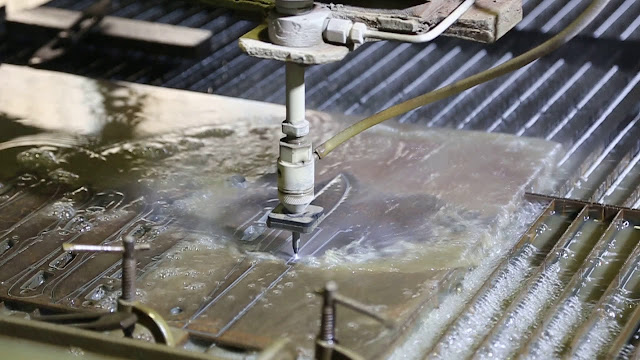

Принцип работы гидроабразивного станка

Сам принцип действия заимствован у природы. Естественный аналог — это эрозия горных пород под воздействием воды. Даже струя с ускорением свободного падения, падающая с небольшой высоты, вымывает гранит и базальт. Вопрос только во времени.

Если под высоким давлением поток чистой воды в виде тонкой струи разогнать до сверхзвуковой скорости (800-1000 м/с), а затем добавить абразив, твердость которого выше, чем у стали, то получится режущий инструмент с уникальными возможностями.

По такому принципу и работает станок гидроабразивной резки, способный раскроить лист металла толщиной до 300 мм.

Суть метода заключается в способности высокоскоростной струи с абразивом «отрывать» частички материала в зоне резки, и вымывать их вместе с потоком. При этом вода, помимо функции «транспортировки», одновременно охлаждает рабочую зону, не позволяя измениться физико-химическим свойствам металла от перегрева.

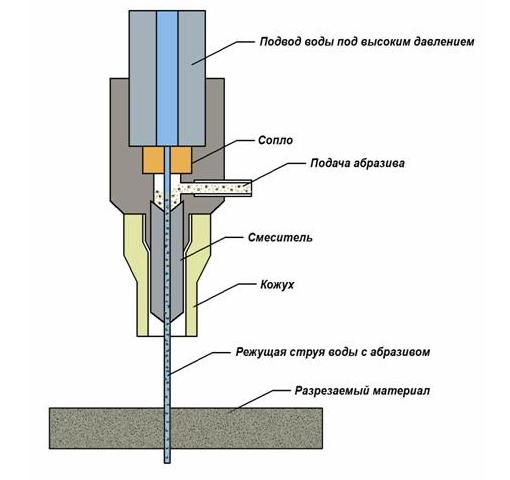

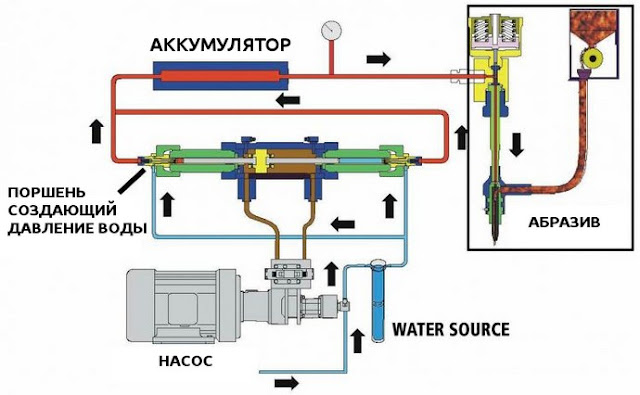

Технологически схема работы выглядит так:

• Насос высокого давления с помощью труб связан с форсункой, диаметр сопла которой находится в пределах 0.1-0.4 мм;
• Вода под высоким давлением (до 6500 bar), проходя через сопло разгоняется до скорости 1000—1200 м/с и поступает в смесительную камеру;
• В эту же камеру из резервуара дозирующего устройства подается абразив (кварцевый или гранатовый песок определенной фракции);
• Рабочая смесь из воды и абразива проходит через смесительную трубку диаметром 0.6-1.2 мм на выходе рабочей головки, соприкасается с поверхностью металла и режет его.

Весь процесс не сопровожден нагреванием участка заготовки, поэтому резка считается холодной.

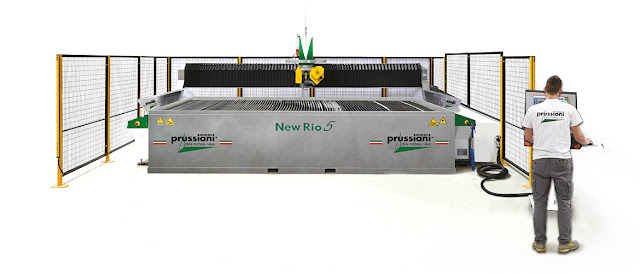

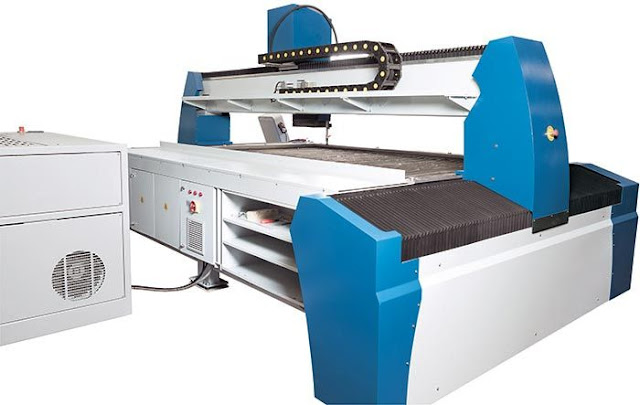

Конструкция станка для гидроабразивной резки

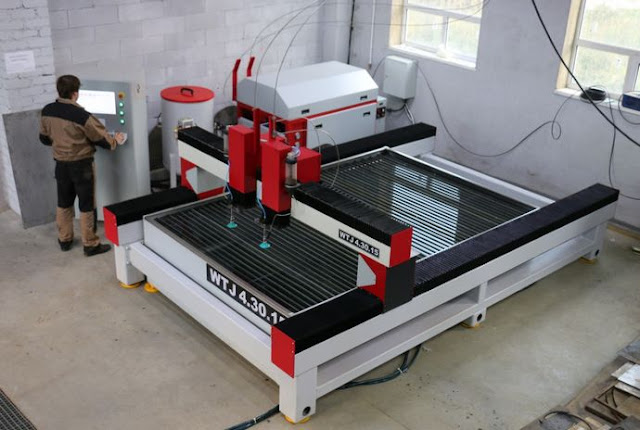

Независимо от цены и комплектации станок чаще всего включает в себя такие элементы:

• Корпус;
• Резервуар для воды от 2 квадратных метров в объеме;
• Насос, способный прокачивать жидкость от резервуара до зоны резки под высоким давлением;
• Шланги для транспортировки воды;
• Заправочная емкость и система подачи и смешивания воды с абразивом;
• Штуцер с форсункой в качестве водяного «резака». Его параметры регулируются посредством автоматики;
• Рабочий стол для крепления обрабатываемой заготовки, он находится в специальной ванне;
• Кожух для защиты;
• Блок автоматического управления для координации движения рабочего стала и водяного резака, способный контролировать и задавать рабочие параметры.

Некоторые части станков для гидроабразивной резки тоже имеют свои особенности.

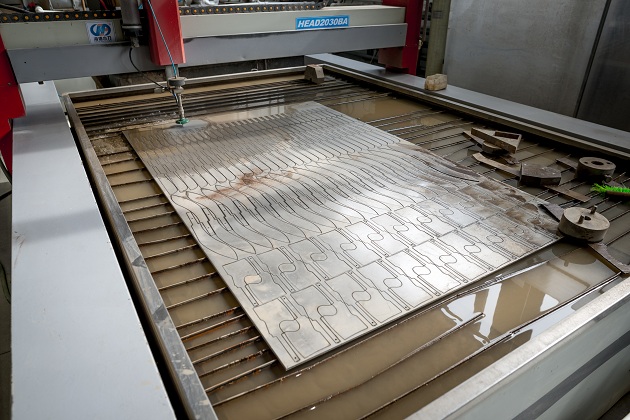

Например, рабочая ванна, где происходит процесс резки, оснащена, в свою очередь, такими элементами, как:

• Несущими опорами из нержавейки, которые можно быстро заменить при износе;
• Быстросъемными ребрами, которые поддерживают разрезаемый материал. Их ставят на опоры;
• Системой оперативного набора и выпуска воды, что обеспечивает обработку материалов, целиком погруженных в жидкость.

А абразивный бак позволяет даже в процессе работы пополнять запасы абразивных материалов и оснащен специальными датчиками, контролирующими объемы наличия абразивов.

Эти датчики имеют такие функции:

• Проверяют количество поступающего материала при обработке;
• Помогают остановить станок, если в головку для резки попадает посторонний материал.

Насос высокого давления является ключевым узлом станка, он сжимает воду и доставляет ее в рабочую зону. А система ЧПУ позволяет управлять всеми параметрами резки в автоматическом режиме.

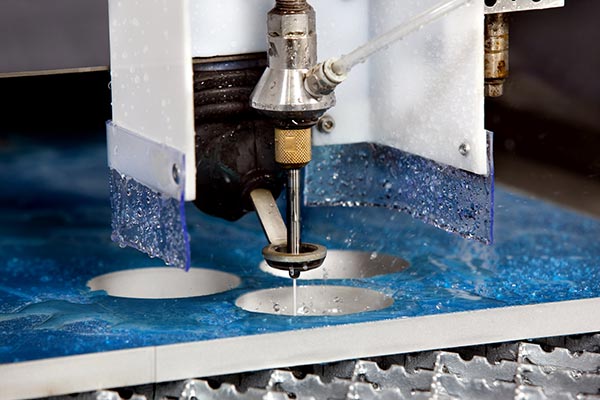

Также есть система поддержки постоянного зазора в виде контактного механизма, проходящего по листу, который поддерживает оптимальное расстояние между поверхностью обработки и фокусирующей трубкой. Это улучшает качество и точность резки и не позволяет трубке и поверхности столкнуться.

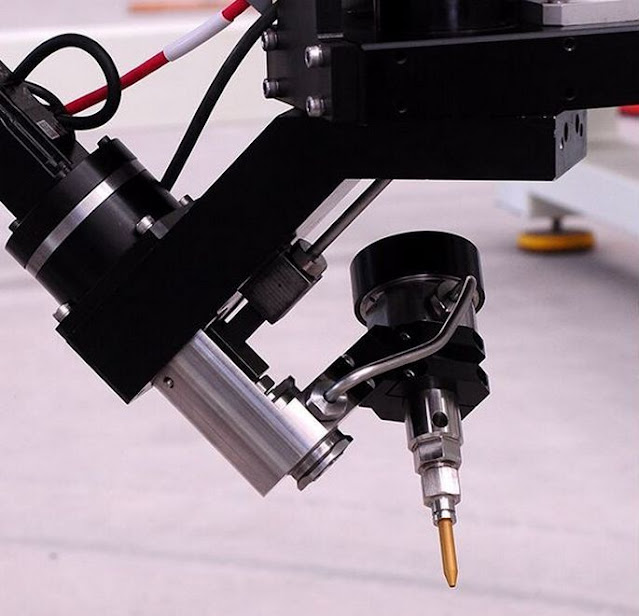

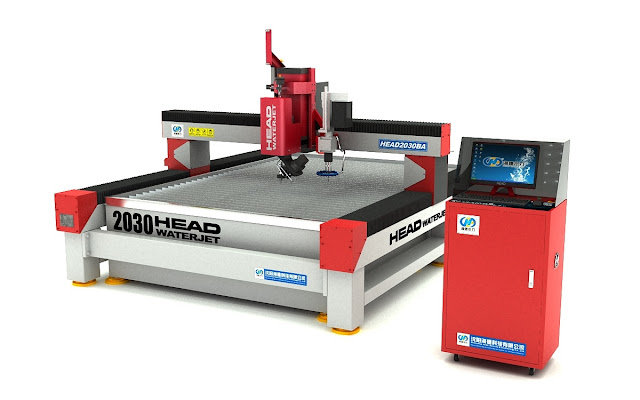

Угловая голова – тоже очень важный элемент конструкция гидроабразивного станка. Он нужен для следующих задач:

• Обеспечения движения режущей головки в двух плоскостях с учетом поворотов на углы наклона. Благодаря этому станком можно обрабатывать фаски, кривые поверхности;
• Обеспечения неизменности угла и высокой точности при фаске или компенсации конусности изделия;
• Сложные поверхности можно обрабатывать сразу в пяти координатах.

Дополнительные элементы станка

Если есть необходимость, гидроабразивный станок дополнительно можно оснастить ультразвуковой или лазерной системой сканирования поверхности для выявления неровностей и поддержания зазора, а также обеспечения точности резки.

Также оборудование за дополнительную цену можно дополнить прибором для удаления отработанных абразивов. Его особенности такие:

• Включает в себя бак-отстойник и насос;
• Насос применяется мембранного типа, который может быть применен в агрессивной среде;
• Бак оборудован быстросъемными разъемами для шлангов и может быть транспортирован посредством кран-балки или погрузчика.

Плюсы и минусы гидроабразивных станков для резки

Станки гидроабразивного типа имеют ряд следующих преимуществ:

• Заготовки не подвергаются термической обработке, что исключает температурную деформацию, пригорание или оплавление поверхности на кромках, также нет выгорания легирующих частей сплавов;

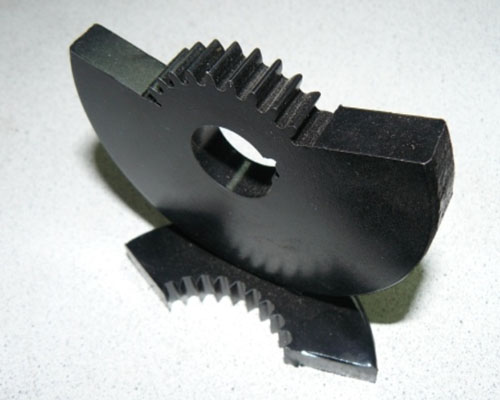

• В отличие от других способов обработки, потерей материала при гидроабразивной резке значительно меньше;
• Возможность обрабатывать огромное количество материалов разной толщины;
• Высококачественная резка, которая не нуждается в последующей обработке;
• Высокая точность работы;
• возможность создания разносложного контура обработки изделий;
• Возможность пакетной резки материалов из тонких листов, что повышает производительность работы, в частности, за счет сокращения протяженности холостых проходов головки для резки;
• Обработка не предусматривает сильную механическую нагрузку на изделие, что почти исключает механическую деформацию или искажение хрупких материалов. Вы экономите на крепежах для тонкостенных деталей;
• Технология экологически чистая и не допускает выделения вредного газа, дыма, окалин, стружки и т. д.;
• Отсутствие традиционного инструмента для резки, который нужно периодически восстанавливать и менять;
• Работа режущего инструмента зависит от закачки воды и пополнения абразива.

Однако гидроабразивные станки имеют и ряд недостатков:

• Ресурс режущей головки и некоторых комплектующих ограничен;
• Малая скорость обработки стали из тонкого листа;
• Высокая цена абразивов;
• Создание условий для появления коррозии;
• Еще один недостаток станков для резки гидроабразивного типа – это их высокая цена, пока что недоступная для широкого потребителя.

Популярные производители гидроабразивных станков и цены на них

Наиболее популярные компании-производители, присутствующие на российском рынке – это:

• OMAX (США);
• Jet Edge (США);
• PTV (Чехия);
• Resato (Голландия);
• Bystronic (Швейцария);
• Caretta Technology (Италия);
• ALICO (Финляндия).

Средняя рыночная цена оборудования данных марок составляет порядка 250 тысяч евро.

Кроме того, есть еще несколько компаний-производителей комплектующих и расходников для станков гидроабразивного типа, среди них:

• AccuStream (США);
• UHDE (Германия);
• Thueringer (Германия);
• BHDT (Австрия).

В ассортименте этих компаний также представлены системы для режущих головок, трубки для подачи абразива, сверхмощные насосы и другие комплектующие для систем.

Естественно, что высокая цена отчасти обусловлена тем, что продукция является импортной. Что же касается отечественного производителя, который занимается сборкой и продажей станков для резки гидроабразивного типа, то тут стоит упомянуть компанию «Дельта-Интех». Цена продукции будет несколько ниже зарубежных аналогов, а вот детали и комплектующие для сборки станков используются как зарубежные, так и российские.

Чаще всего гидроабразивные станки используются для промышленных целей. Хотя их универсальность позволяет их применять и для бытовых нужд для обработки металлических поверхностей, но цена агрегата такова, что это пока редко практикуется. Возможно, со временем, ситуация изменится, и гидроабразивная технология станет применяться более широко.

Видео

В сюжете - Технология гидроабразивной резки

В сюжете - Гидроабразивная резка 3D

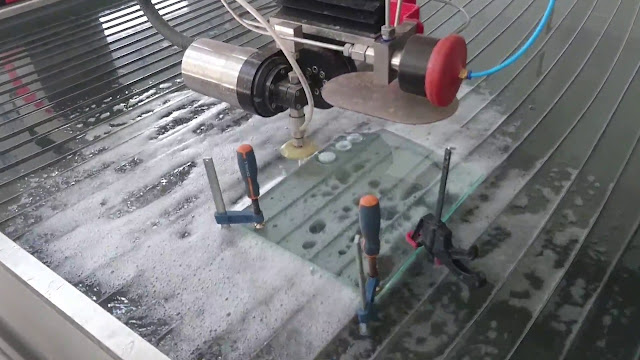

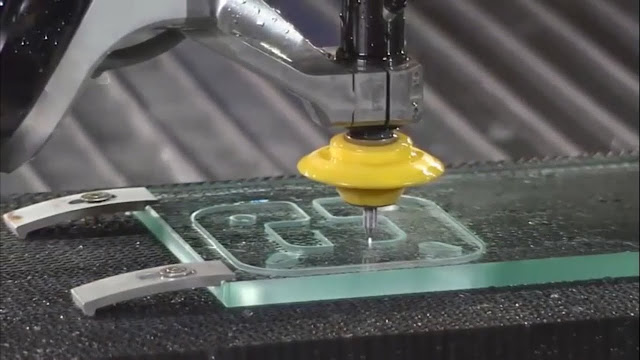

В сюжете - Гидроабразивная резка стекла

В продолжение темы посмотрите также наш обзор Пескоструйная насадка для Karcher
