Как соединить профильные трубы без использования болтов и сварки

При работе с профильными трубами очень часто появляется необходимость соединить две или более. Чаще всего для этого используют сварку, реже – болты. В статье мастер сантехник расскажет, еще один очень надежный способ, который позволит соединить профильные трубы разного сечения под прямым углом.

Нам понадобиться

Материалы и инструменты:

  • Профильные трубы разного сечения;
  • Угольник;
  • Болгарка;
  • Напильник;
  • Молоток;
  • Маркер.

Соединение профильных труб без сварки и болтов

Как соединить профильные трубы без использования болтов и сварки

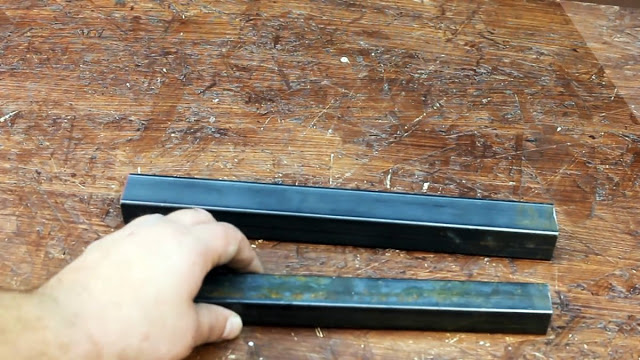

Для выполнения данного соединения необходимо, чтобы трубы имели разное сечение. Метод позволяет сделать Т-образное крепление с примыканием тонкой трубы к более толстой. Для его выполнения необходимо в месте соединения начертить на большей из труб поперечные линии, отображающие контуры стенок меньшей. Метки проводятся по всей окружности трубы.

Как соединить профильные трубы без использования болтов и сварки

На примыкающем торце более тонкой трубки нужно отметить поперечную линию. При ее прорисовке необходимо отступить на половину ширины этой трубы. Ее также следует провести по всей окружности.

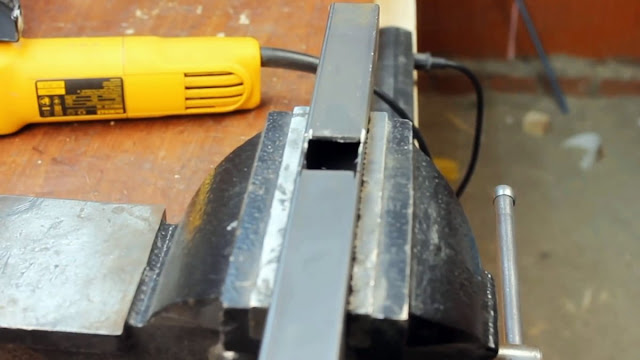

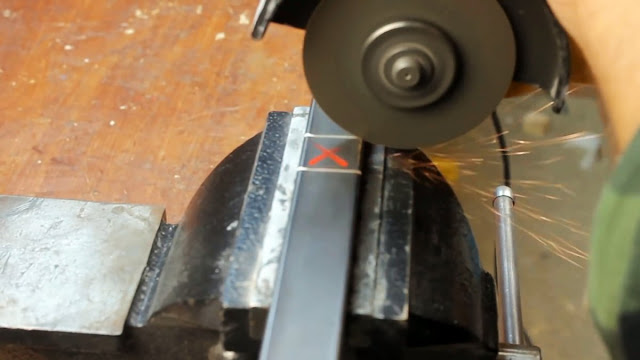

Далее используя болгарку со сточенным отрезным диском необходимо вырезать окно на одной из стенок большей трубы между параллельными метками. Сначала делается 2 реза по поперечным линиям. Затем необходимо соединить их продольными резами. При этом важно, чтобы расстояние между ними также равнялось ширине меньшей трубы.

Как соединить профильные трубы без использования болтов и сварки
Как соединить профильные трубы без использования болтов и сварки
Как соединить профильные трубы без использования болтов и сварки

На обратной стороне относительно вырезанного отверстия требуется сделать 2 продольные пропилы. Они должны быть точно напротив.

Как соединить профильные трубы без использования болтов и сварки

На тонкой трубе нужно сделать продольные резы по граням до поперечной линии. Затем по линии необходимо срезать любые 2 стороны расположенные напротив. Если рез получился не совсем аккуратным, то следует подровнять металл по углам с помощью напильника. Также стоит подправить форму отверстия на большой трубе.

Как соединить профильные трубы без использования болтов и сварки

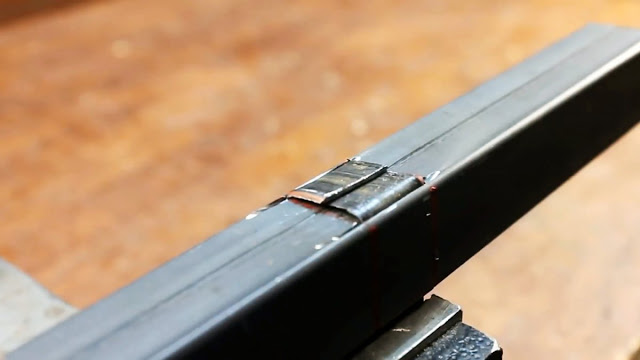

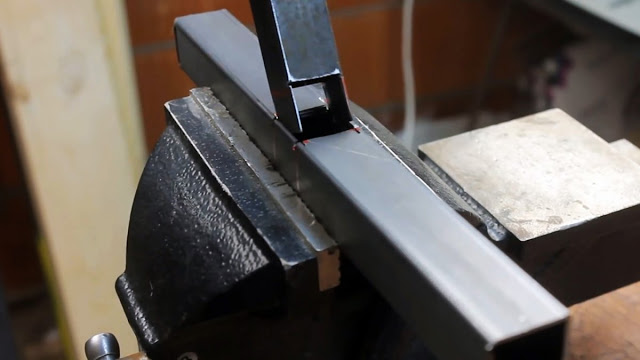

После этого нужно приставить подрезанный торец тонкой трубы к отверстию на большой, чтобы оставшиеся на ней проушины расположились напротив продольных вырезов. Затем ее нужно вогнать в отверстие ударами молотка. В результате проушины выйдут с противоположной стороны через продольные разрезы. Далее необходимо перевернуть соединение и загнуть выступающие шипы внутрь.

Как соединить профильные трубы без использования болтов и сварки
Как соединить профильные трубы без использования болтов и сварки
Как соединить профильные трубы без использования болтов и сварки

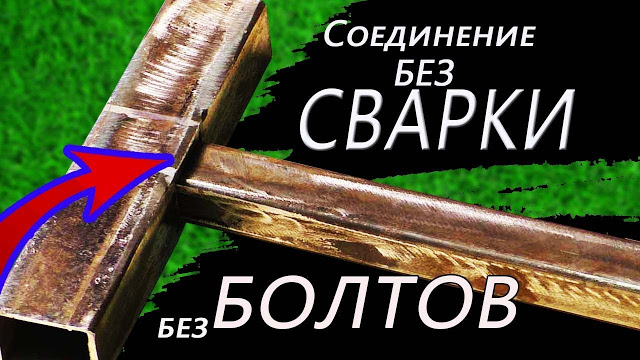

В результате получается очень прочное, долговечное соединение, которое смотреться намного аккуратней нагромождения заклепок, саморезов или болтов. При отсутствии сварочного аппарата это лучшее что можно придумать.

Как соединить профильные трубы без использования болтов и сварки

Видео
В сюжете - Без сварки и болтов, надежное соединение профильной трубы

В сюжете - Классный способ соединения профильной трубы

В продолжение темы посмотрите также наш обзор Как сделать слесарные тиски
