Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

топ 100 блогов tvin27058404.06.2021
Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Нельзя просто так взять и подключить трехфазный электродвигатель к однофазной сети 220 Вольт. Сначала нужно обеспечить смещение фазы. В противном случае двигатель не станет вращаться. В статье мастер сантехник расскажет, как подключить трехфазный электродвигатель к однофазной сети 220 Вольт.

Схемы подключения к сети

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Для начала имеет смысл вспомнить схему подключения трехфазного двигателя к трехфазной сети.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Схема подключения трехфазного электродвигателя на 380 В по схеме «Звезда» и «Треугольник»

Для простоты восприятия магнитный пускатель и прочие узлы коммутации не изображены. Как видно из схемы, каждая обмотка мотора питается от своей фазы. В однофазной же сети, как следует из ее названия, «фаза» всего одна. Но и ее достаточно для питания трехфазного электромотора. Взглянем на асинхронный двигатель, подключенный на 220 В.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Как подключить трехфазный электродвигатель 380 В на 220 В через конденсатор по схеме «Звезда» и «Треугольник»

Здесь одна обмотка трехфазного электромотора напрямую включена в сеть, две остальные соединены последовательно, а на точку их соединения подается напряжение через фазосдвигающий конденсатор С1. С2 является пусковым и включается кнопкой с самовозвратом только в момент пуска: как только двигатель запустится, ее нужно отпустить.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Схема соединения электролитических конденсаторов

Для того чтобы заставить двигатель вращаться в другую сторону, достаточно «перевернуть» фазу, поступающую на точку соединения обмоток.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Реверсирование трехфазного двигателя на 380 В, работающего в однофазной сети

Здесь следует заметить, что практически любой трехфазный двигатель — реверсный, но выбирать направление вращения мотора нужно перед его пуском. Реверсировать электродвигатель во время его работы нельзя! Сначала нужно обесточить электродвигатель, дождаться его полной остановки, выбрать нужное направление вращение тумблером и лишь затем подать на схему напряжение и кратковременно нажать на кнопку.

Подключение трехфазного двигателя к однофазной сети по схеме «Звезда»

Схема подключения звезды показана на картинке.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Схема подключения трехфазного электродвигателя 380 В на 220 В через конденсатор по схеме «Звезда»

Концы обмоток собраны в одну точку горизонтальными перемычками внутри клеммной коробки. На нее никакие внешние провода не подключены.

Фаза (через автоматический выключатель) и ноль бытовой проводки подаются на две разные клеммы начал обмоток. К свободной клемме (на рисунке Н2) подключена параллельная цепочка из двух конденсаторов: Cp — рабочий, Сп — пусковой.

Рабочий конденсатор соединен второй обкладкой жестко с фазным проводом, а пусковой — через дополнительный выключатель SA.

При запуске электродвигателя ротор необходимо раскрутить из состояния покоя. Он преодолевает усилия трения подшипников, противодействия среды. На этот период требуется повысить величину магнитного потока статора.

Делается это за счет увеличения тока через дополнительную цепочку пускового конденсатора. После выхода ротора на рабочий режим его нужно отключить. Иначе пусковой ток перегреет обмотку двигателя.

Выполнять отключение цепочки пуска простым переключателем не всегда удобно. Для автоматизации этого процесса используют схемы с реле или пускателями, работающими по времени.

Среди мастеров самодельщиков пользуется популярностью кнопка пуска от советских стиральных машин активаторного типа. У нее встроено два контакта, один из которых после включения отключается автоматически с задержкой: то, что надо в нашем случае.

Если приглядитесь внимательно на принцип подачи однофазного напряжения, то увидите, что 220 вольт приложены к двум последовательно подключенным обмоткам. Их общее электрическое сопротивление складывается, ослабляя величину протекающего тока.

Подключение трехфазного двигателя к однофазной сети по схеме звезды используется для маломощных устройств, отличается повышенными потерями энергии до 50% от трехфазной системы питания.

Подключение трехфазного двигателя к однофазной сети по схеме «Треугольник»

Подключение электродвигателя по этому способу предполагает использование той же внешней цепочки, что и у звезды. Фаза, ноль и средняя точка нижних обкладок конденсаторов монтируются последовательно на три перемычки клеммной коробки.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Схема подключения трехфазного электродвигателя 380 В на 220 В через конденсатор по схеме «Треугольник»

За счет переключения выводов обмоток по схеме треугольника подводимое напряжение 220 создает больший ток в каждой обмотке, чем у звезды. Здесь меньшие потери энергии, выше КПД.

Подключение двигателя по схеме треугольника в однофазной сети позволяет полезно использовать до 70-80% потребляемой мощности.

Для формирования фазосдвигающей цепочки здесь требуется использовать меньшую емкость рабочих и пусковых конденсаторов.

При включении двигатель он может начать вращение не в ту сторону, которая требуется. Нужно сделать ему реверс.

Емкости фазосдвигающего и пускового конденсаторов

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

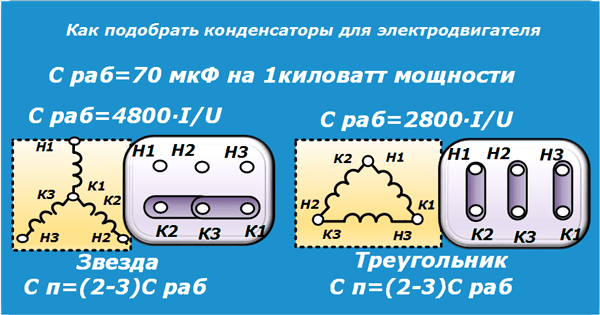

Для подсчета емкости фазосдвигающего конденсатора нужно воспользоваться несложной формулой:

  • С1 = 2800/(I/U) — для включения по схеме «Звезда»;
  • С1 = 4800/(I/U) — для включения по схеме «Треугольник».

Здесь:

  • С1 — емкость фазосдвигающего конденсатора, мкФ;
  • I — номинальный ток одной обмотки двигателя, А;
  • U — напряжение однофазной сети, В.

Но что делать, если номинальный ток обмоток неизвестен? Его можно легко рассчитать, зная мощность мотора, которая обычно нанесена на шильдик устройства.

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

Для расчета воспользуемся формулой:

I = P/1,73*U*n*cosф

Где:

  • I — потребляемый ток, А;
  • U — напряжение сети, В;
  • n — КПД;
  • cosф — коэффициент мощности.

Емкость пускового конденсатора С2 выбирается в 1,5−2 раза больше емкости фазосдвигающего.

Рассчитывая фазосдвигающий конденсатор, нужно иметь в виду, что двигатель, работающий не в полную нагрузку, при расчетной емкости конденсатора может греться. В этом случае номинал его нужно уменьшить.

Эффективность работы

Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт

К сожалению, трехфазный двигатель при питании одной фазой развить свою номинальную мощность не сможет. Почему? В обычном режиме каждая из обмоток двигателя развивает мощность в 33,3%.

При включении мотора, к примеру, «треугольником» лишь одна обмотка С работает в штатном режиме, а в точке соединения обмоток В и С при правильно подобранном конденсаторе напряжение будет в 2 раза ниже питающего, а значит, мощность этих обмоток упадет в 4 раза — т. е. всего 8,325% каждая.

Произведем несложный подсчет и рассчитаем общую мощность:

33,3 + 8,325 + 8,325 = 49.95%

Итак, даже теоретически трехфазный двигатель, включенный в однофазную сеть, развивает лишь половину своей паспортной мощности, а на практике эта цифра еще меньше.

Видео

В сюжете - Как подключить электродвигатель на 220 вольт

В сюжете - Как подключить трёхфазный двигатель в одну фазу

В сюжете - "Ламповый" метод подключения трехфазного двигателя к сети 220 вольт

В продолжение темы посмотрите также наш обзор Как сделать сверлильный станок из двигателя от стиральной машины и домкрата
