Стеллажи на основе системы Joker

Конструктивные особенности стеллажей из труб

Модульные системы стеллажей носят название Joker по наименованию фирмы, которая первой стала выпускать такие конструкции из хромированных труб. Сегодня наборы Joker выпускают многие производители. Они позволяют собирать стеллажи в виде металлоконструкций из пересекающихся и зафиксированных в нужном положении отрезков труб. Система может быть дополнена кронштейнами, опорными элементами, а также полками и перегородками из листовых материалов: стекла, пластика, ДСП и т.п.

Стеллажи собирают подобно конструктору из готовых деталей с использованием минимального набора инструментов. Сборку может выполнить непрофессионал. При проектировании оборудования его рассчитывают на прочность, чтобы выбрать диаметр, толщину трубы и длину пролета.

Основные элементы системы Joker

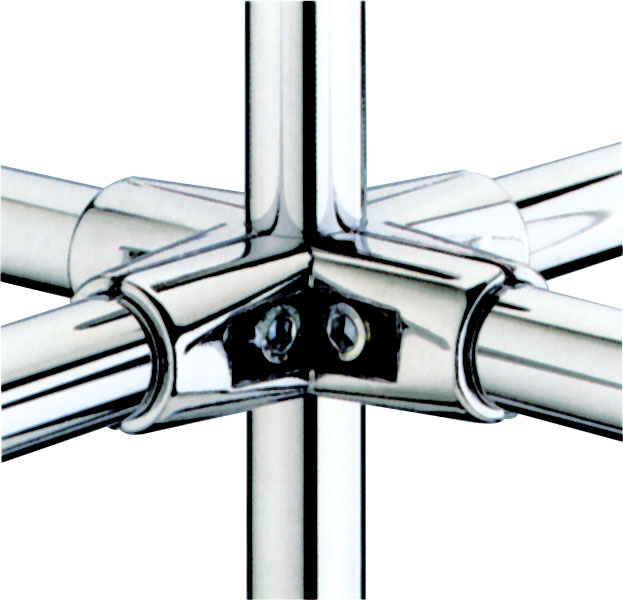

Несущий каркас, из которого состоит система Joker, – это хромированная стальная труба круглого сечения. Соединения трубчатых деталей выполняются разъемными. Для этого используют специальные литые из алюминиевого сплава зажимы-соединители. Их поверхность также хромирована. Выпускают соединители в нескольких модификациях для разного расположения соединяемых труб.

Ограничитель отрезка трубы

Ограничителем отрезка трубы является заглушка. Деталь выпускается в нескольких вариантах: плоская или полусферическая, с шарообразным наконечником, с крепежной опорной поверхностью. Может изготавливаться из металла или пластика.

Зажимные втулки

Для закрепления полок и перегородок на трубу устанавливают зажимные втулки с держателем или хомуты из листового материала.

Стеллажи стационарные и передвижные

Стеллажи изготавливают в варианте стационарных или передвижных. Стационарные могут иметь крепление к стене при помощи кронштейнов либо их выполняют в напольном варианте. В этом случае устанавливают внутренние или наружные ножки из пластика. Выпускаются также металлические регулируемые ножки на резьбовой втулке. Мобильные стеллажи вместо ножек имеют опоры с роликами.

Набор Uno – дополнение системы Joker

Система Joker Uno включает дополнительные элементы, которые позволяют расширить возможности дизайна систем. В нем имеются крепления усиленной прочности, а также поворотные фиксаторы для соединения труб, расположенных под любым углом.

Наборы деталей систем Joker и Uno позволяют быстро проектировать и собирать стеллажи и витрины для торговых залов. Можно их использовать и для оснащения бытовых помещений.
