Радиальные вентиляторы: принцип действия и назначение

Радиальные вентиляторы используются в промышленном оборудовании, при организации систем вентиляции. Эти модели отличаются высокими техническими характеристиками: создаваемое давление воздуха до 12 000 Па, производительность до 25,5 тысячи м³/час и более.

Какие виды радиальных вентиляторов существуют, как они работают и где применяются — в этой статье.

Принцип действия

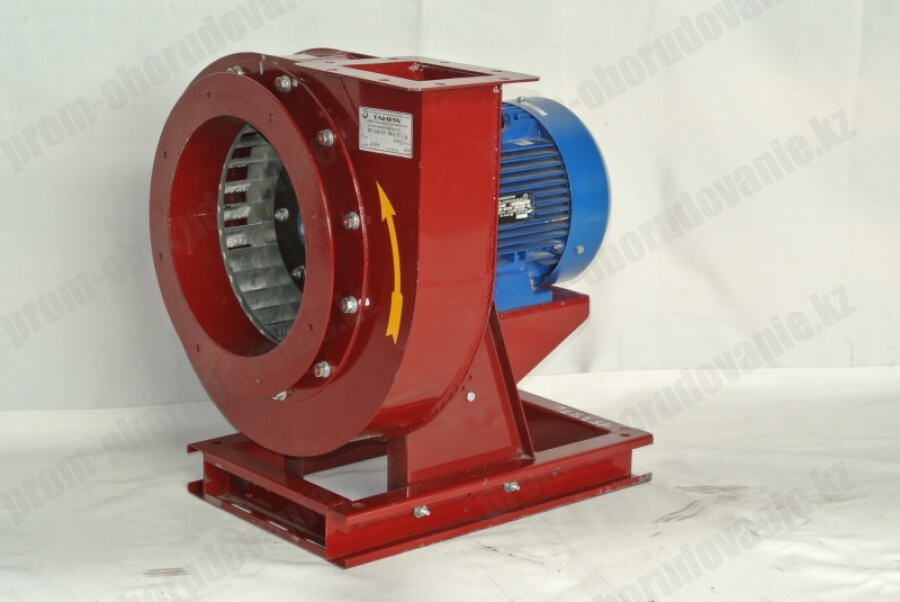

Радиальный вентилятор можно отличить от агрегатов другого типа по форме корпуса. Он напоминает ракушку улитки. Такая форма связана с основным принципом работы прибора. В центре корпуса установлено рабочее колесо с лопастями. Оно жестко зафиксировано на валу электродвигателя или на валу ходовой части клиноременной передачи.

За счет высокой скорости вращения в центре корпуса создается зона разряжения, куда устремляется воздух. Радиальные вентиляторы могут быть с односторонним всасыванием или с двухсторонним. В последнем случае воздух засасывается в агрегат с фронтальной и тыльной сторон одновременно.

Далее под воздействием центробежной силы воздушные массы отбрасываются от центра. За счет особой формы корпуса они направляются к выходному отверстию. К нему подключается воздуховод. С его помощью воздух направляется в систему вентиляции.

Виды агрегатов

С точки зрения создаваемого давления воздуха радиальные модели могут быть:

• Низкого давления. Экономичные вентиляторы, не производят много шума при работе. Создают воздушный поток с давлением до 1 тысячи Па. Могут устанавливаться в сушильных камерах, где создание мощной струи воздуха не требуется. Важно поддерживать циркуляцию воздушных масс.
• Среднего давления. Для этих моделей доступна отметка в 3 тысячи Па. Применяются такие агрегаты в вентиляционных системах общего назначения.
• Высокого давления. Эти агрегаты могут обеспечить воздушный поток с давлением до 12 тысяч Па. Они применяются в системах, требующих подачи воздуха на большую высоту. Например, вентилятор высокого давления может устанавливаться в системах вентиляции высотных зданий.

С точки зрения исполнения и способа монтажа выделяют агрегаты:

• Для уличной эксплуатации. В конструкции используются нержавеющая сталь, алюминий, титан, морозостойкий пластик. Эти приборы могут эксплуатироваться в мороз при -40 °C.
• Для помещений и неагрессивных сред. Устанавливаются в промышленном оборудовании, применяются в производственных цехах, складских помещениях. Рассчитаны на работу с воздухом нормальной влажности без агрессивных летучих примесей.
• Взрывозащищенные. Предназначены для эксплуатации во взрывоопасных средах. Имеют продуманную конструкцию электродвигателя, исключающую образование искр.

С точки зрения способа приведения рабочего колеса в движение изделия могут быть:

• С прямым приводом. Рабочее колесо с лопатками напрямую установлено на вал электромотора. Частота вращения совпадает со скоростью работы самого двигателя.
• Ременный привод. На валах двигателя и ходовой части, на которую установлено рабочее колесо, установлены шкивы, связанные ременной передачей. В этом случае скорость вращения роторов агрегата и электромотора могут не совпадать. Производитель подбирает соотношение размеров шкивов, позволяющее обеспечить оптимальный режим работы вентилятора и его соответствие заявленным техническим параметрам.
