Обсчётов псто-2...

lazy_flyer — 13.02.2023 Не только лишь все ( а особенно коллеги авиамоделисты ) знают, как я люблю всякие расчёты и симуляции. Хлебом не корми - дай какую нибудь програмулю накормить данными и посмотреть, что из этого получиться.


Почему внезапно очередное хобби должно стать исключением? Что, нет программ для расчёта ящиков и прочей электрики? Да полно! Значит что? Надо симулировать и рассчитывать!

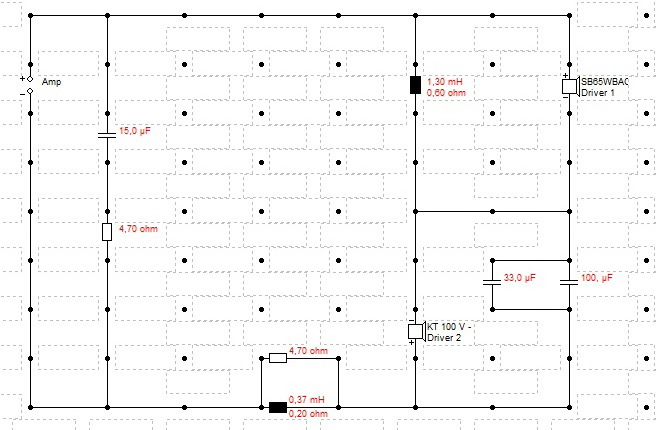

Итак, имеем некий проект неких маленьких настольных ящичков, задача которых приятной музыкой скрашивать долгие часы сидения перед монитором. Монитор высотой от стола 52 см, ящички будут чуть пониже, не широкие, не громкие, не дорогие. С размерами определился, с акустическим оформлением тоже, какие ставить громкоговорители - принял решение. Теперь нужно нарисовать так называемый "кроссовер", а русским языком - схему пассивного разделительного фильтра. Приму, что это будет последовательный фильтр первого порядка. Почему? Потому что ТАК ХОЧУ. Рекомендаторы выбрать другой фильтр будут посылаться нахуй, сразу и решительно. Коллеги по самолётикам знают как это происходит и зачем. Итак, базовая схема и АЧХ.

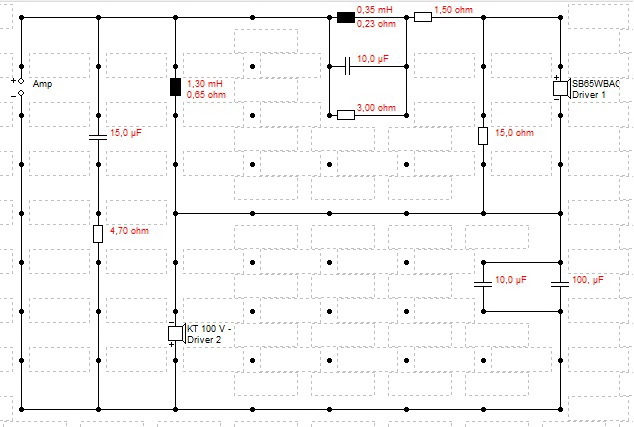

Как видно на картинке всё очень печально от 500 Гц и выше. Мало, что неровно, так ещё и уровни ВЧ/НЧ совсем не совпадают. Делай раз - режекторный фильтр и делитель.

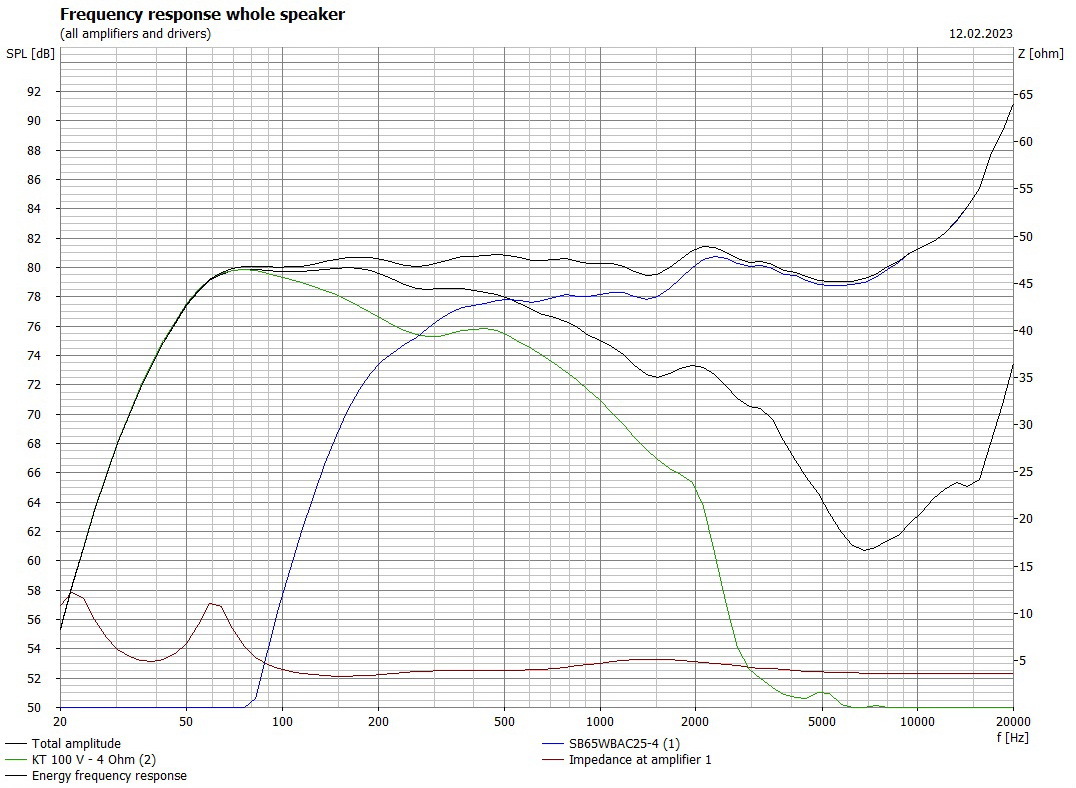

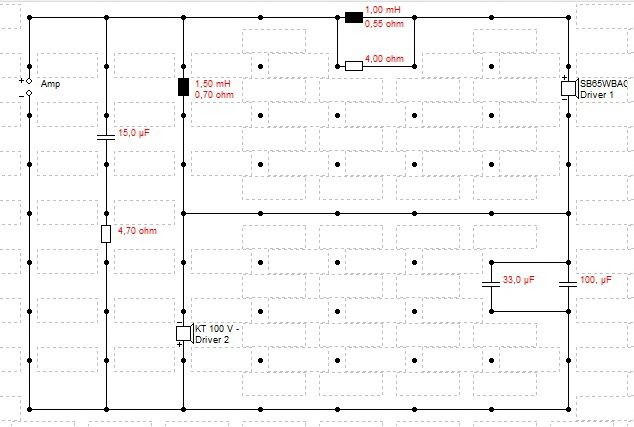

И сразу сделалось хорошо и красиво. Но можно ещё лучше? Делай два - ФВЧ вместо режектора.

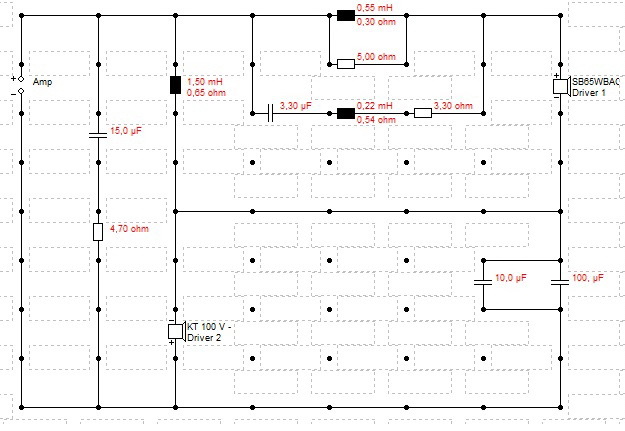

Практически то же самое но количество элементов фильтра уменьшилось? И это хорошо. Но можно сделать картинку чуть красивее? Делай три - ФВЧ + цепь поглощения.

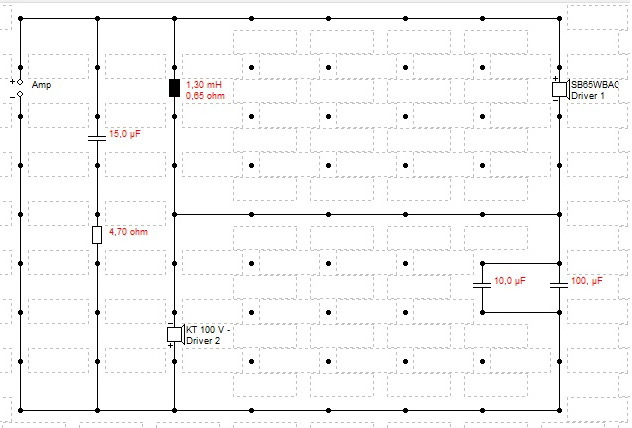

Ты конечто всех милее, всех румяней...Но за что боремся? Нет, стало лучше, но ценой усложнения и удорожания. А это не радует. И вот здесь почему то пришла в голову мысль - у меня последовательный фильтр. У него есть ряд интересных особенностей. Так почему бы не воспользоваться? Делай четыре - ФВЧ в общей цепи ВЧ/НЧ.

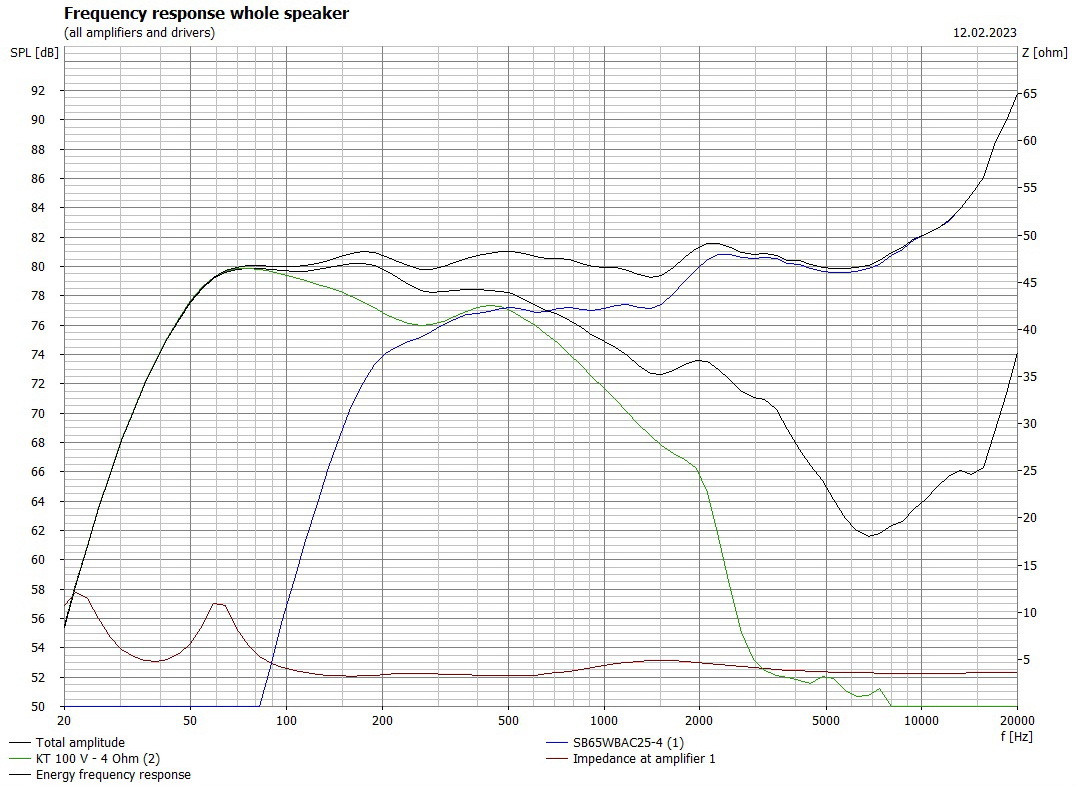

Вот ещё раз - ФВЧ в цепи ВЧ динамика, для сравнения.

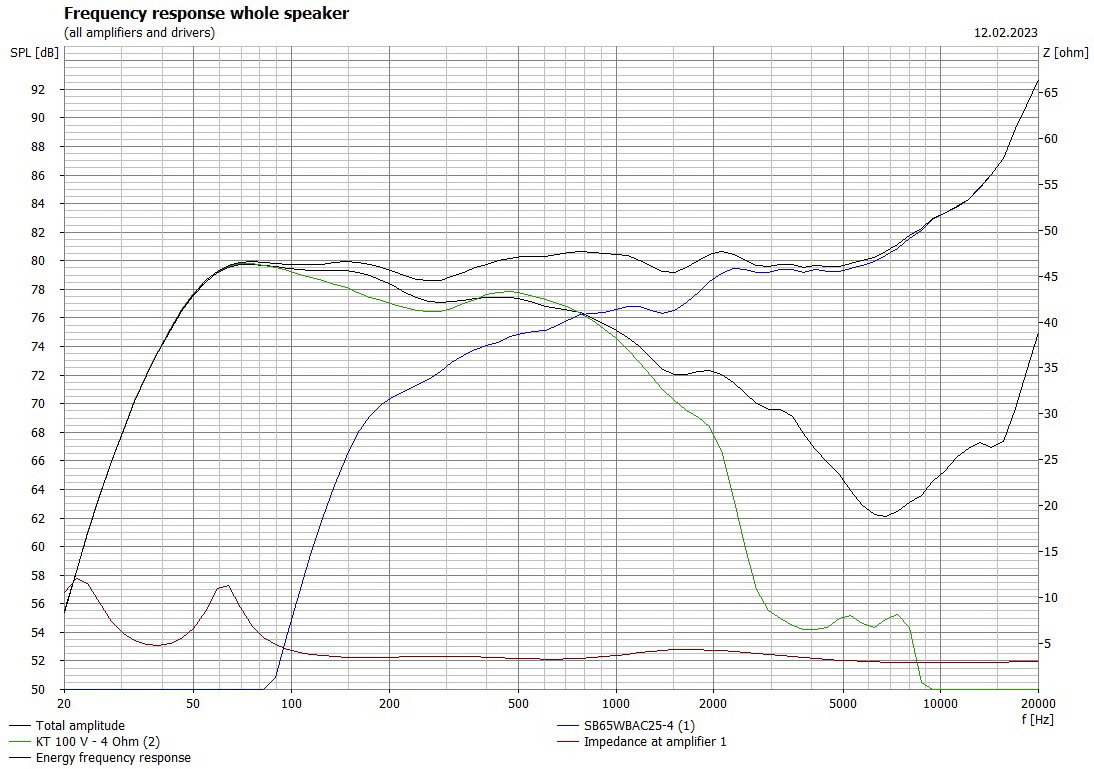

И что - стало сильно хуже? Да вроде бы нет, даже ровнее до 2 кГц. Присутствуе небольшой провал около 5 кГц, но ухо слышит не провалы, а горбы. А количество элементов фильтра приятно радует своим небольшим количеством и ценой. Наверное стоит остановиться на этом варианте?
