Графиков псто...

lazy_flyer — 23.01.2023 Не только лишь все знают, как строить график в декартовой системе координат. Берём таблицу со значениями по одной оси. Таблицу со значениями по другой оси. Наносим точки. Соединяем линией.

Получаем график. Такому в школе учат, правда?

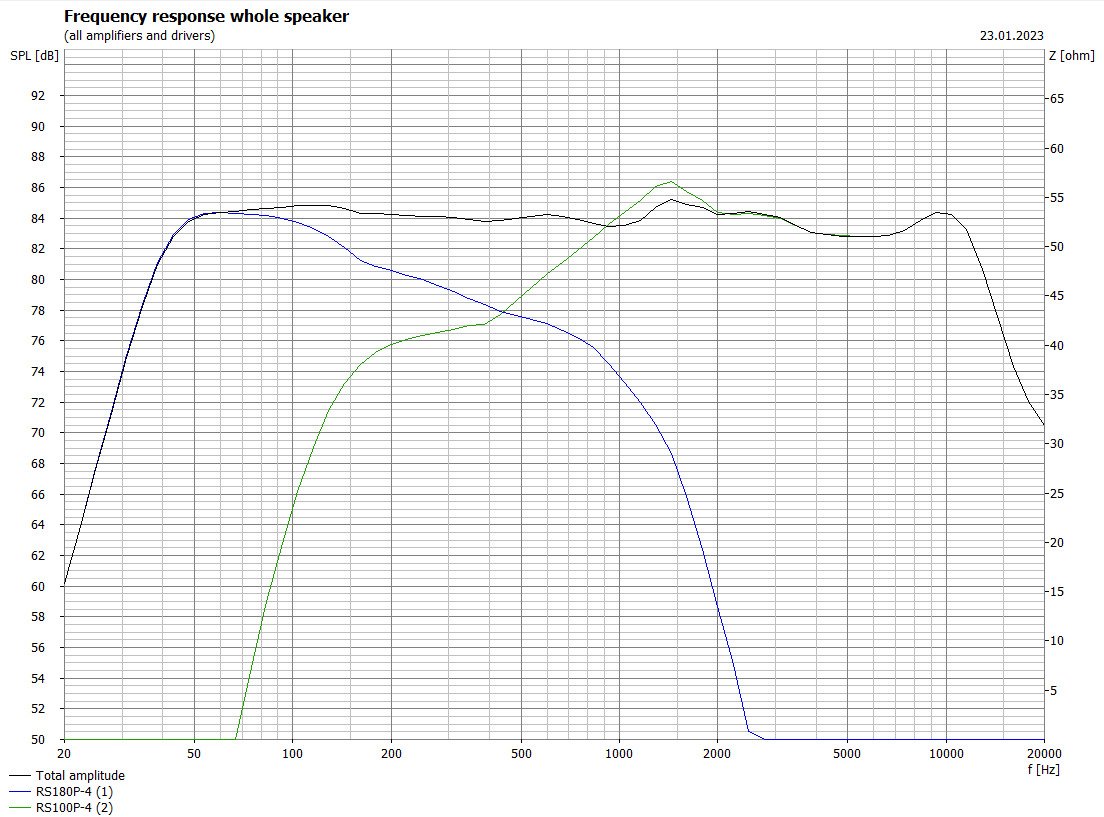

Но не каждый график показывает правду. Вернее как, правду он показывает, но с добавлением мёда. Я при оказии строительства разнообразных играющих ящиков развлекаюсь расчётами. И вот график АЧХ проектируемой акустической системы. Красота? Невероятная, +/- 1 dB.

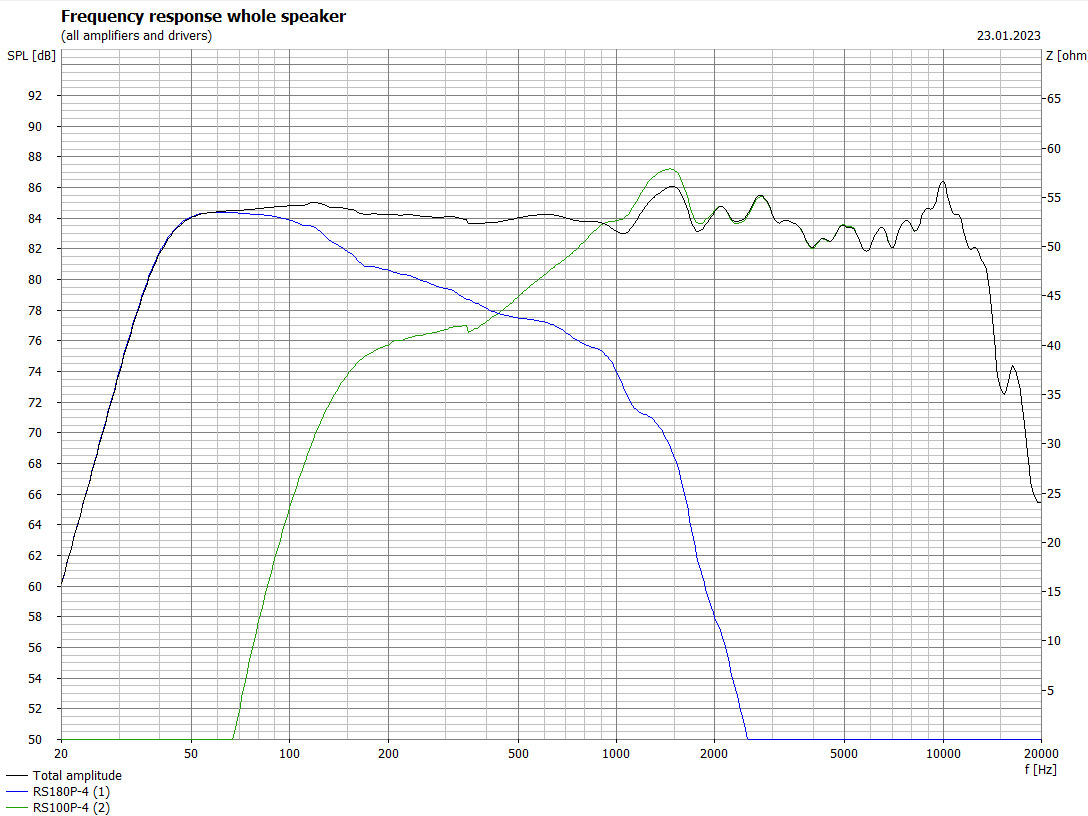

А на самом деле что? По тем же входным данным.



Ээээээ...
Как так? Да очень просто. В первом случае график построен по 64-м точкам. Во втором - по 550.
И в одном и другом случае - вся правда, ни капли обмана. Просто сглаживание.

Поэтому когда производитель показывает вам АЧХ акустики ищите приписку очень мелким шрифтом - Frequency Response (1/24 Octave Smoothing).
