Досмотровое устройство «Сфера» и военный робот «Скарабей» российских саперов в Сирии
bmpd — 19.04.2017
Оригинал взят у коллеги
diana_mihailova в Досмотровое
устройство «Сфера» и военный робот «Скарабей» российских саперов в
Сирии

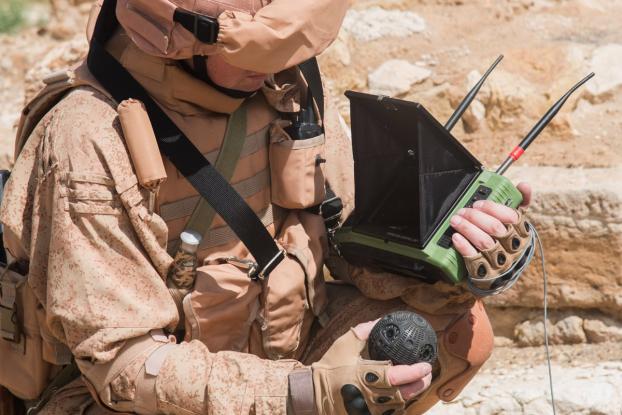

При разминировании особо труднодоступных мест, разрушенных зданий и завалов российские саперы используют беспроводное досмотровое устройство «Сфера», представляющее собой небольшой шар, оснащенный четырьмя видеокамерами со светодиодной подсветкой, а также микрофоном и передатчиком.
«Сфера» на военном роботе «Скарабей»
СФЕРА
Беспроводное досмотровое устройство (360 градусов)
ОПИСАНИЕ
ОСОБЕННОСТИ
ПУЛЬТ ДУ
КОДЫ ИСПОЛНЕНИЯ
Досмотровое устройство СФЕРА предназначено для оперативного сбора видео, аудиоинформации в труднодоступных и опасных для человека зонах, и передачи по радиоканалу на пульт видеонаблюдения и дистанционного управления.
Устройство представляет собой шар с четырьмя видеокамерами со светодиодной подсветкой, с микрофоном и передатчиком информации.
Шар предназначен для забрасывания в труднодоступные зоны. Снабжён устройством позиционирования – автоматически принимает вертикальное положение.
Обладает уникальной возможностью передачи видеоинформации одновременно от четырёх видеокамер без потери качества изображения.
Дистанционное управление устройством СФЕРА, приём и просмотр информации осуществляется по радиоканалу с помощью пульта видеонаблюдения и дистанционного управления.
Для хранения и транспортировки изделия используется влагозащищенный кейс.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|
Дальность наблюдения с передачей видеоинформации по радиоканалу на пульт, м |
50, не менее |
| Диапазон рабочих частот канала передачи, МГц: | |
- код исполнения 1110/1150 |
1110–1150 |
- код исполнения 1190/1230 |
1190–1230 |
| Видеокамеры (собственная разработка) (4 шт.) | CMOS, Ч/Б |
| Объективы (4 шт.) | Bordlens 2,8 |
| Подсветка: | |
- по умолчанию |
белая светодиодная (4х6 светодиодов) |
- код исполнения ИК |
инфракрасная |
| Угол обзора, град. | 360 |
| Источник питания | Li-PO АКБ (сменный) |
| Время непрерывной работы (зависит от режима работы), мин. | 60, не менее |
| Габариты, мм | диаметр 90 |
| Масса, г | 640 |
| Диапазон рабочих температур, град. C | от -20 до +45 |
| Влажность (при +25 град.С), % |
98 |
СКАРАБЕЙ
Управляемый досмотровый робототехнический комплекс
ОПИСАНИЕ
ОСОБЕННОСТИ
ПУЛЬТ ДУ
ОПЦИИ
Комплект СКАРАБЕЙ предназначен для оперативного сбора аудио-, видеоинформации в труднодоступных и опасных для человека зонах, и передачи по радиоканалу на пульт видеонаблюдения и дистанционного управления.
Видео- и аудиоинформация, получаемая устройством, передаётся по цифровому (СКАРАБЕЙ. Версия 2.0) или аналоговому радиоканалу.
Цифровой радиоканал выполнен на базе видеопередатчиков и видеоприёмников серии КОРДОН с COFDM модуляцией (производства СЕТ-1), обеспечивает высококачественное стабильное изображение и звук. Предназначен для использования в сложных условиях распространения радиосигнала: работа в движении, в городских условиях.
Комплект состоит из управляемого досмотрового устройства СКАРАБЕЙ и пульта дистанционного управления с интегрированной системой видеонаблюдения с монитором (диагональ 7 дюймов).
Управляемое досмотровое устройство представляет собой колёсную платформу со встроенными видеокамерами высокого разрешения, микрофоном и передатчиком аудио-, видеоинформации по радиоканалу.
Малые габариты и масса позволяют размещать изделие для транспортировки на спине оператора с помощью специальной разгрузки.
Дистанционное управление устройством СКАРАБЕЙ, приём и просмотр информации осуществляется по радиоканалу с помощью пульта видеонаблюдения и дистанционного управления.
Для хранения и транспортировки комплекта используется влагозащищенный кейс.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Дальность наблюдения с передачей видеоинформации по радиоканалу на пульт видеонаблюдения и дистанционного управления (по земле), м | 250, не менее |
| Диапазон рабочих частот, МГц: | |
| - передача видеоизображения (цифровой радиоканал) | 1300–1400 |
| - передача видеоизображения (аналоговый радиоканал) | 1010–1230 |
| Источник питания: | |
| - цифровой радиоканал | Li-PO АКБ |
| - аналоговый радиоканал | Li-PO АКБ |
| Время непрерывной работы от внутреннего источника питания, мин. | 180 |
| Габариты, мм: | |
| - с колёсами | 355х348х155 |
| - с гусеницами | 330x300x110 |
| Масса, кг | 5,5, не более |
| Диапазон рабочих температур, град. C | от -20 до +40 |
| Влажность (при +25 град. С), % | 98 |
